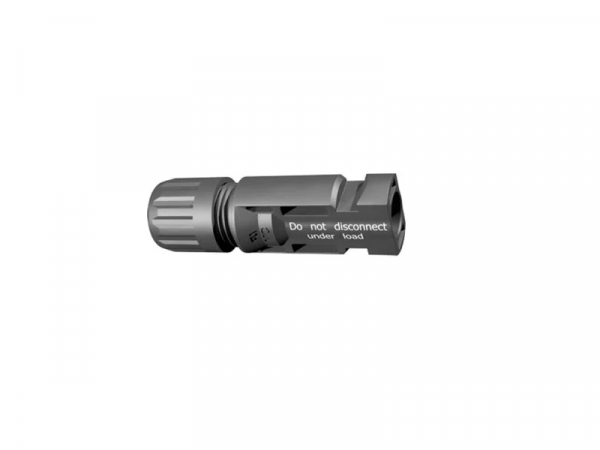

STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA

30081-8 CONECTOR MC4 STAUBLI

Os conectores MC4 foram desenvolvidos e patenteados pela empresa Suiça chamada Multi-Contact (atualmente Stäubli Conectores Elétricos), especialmente para utilização em sistemas fotovoltaicos. Existiram gerações anteriores, mas o MC4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos.
Dentre outras vantagens, podemos destacar:
• Facilidade de conexão entre painéis (série ou paralelo), e com os inversores;
• Resistência ao tempo (proteção UV), umidade e intempéries;
• Travamento automático;
• Fácil montagem e acoplamento aos cabos;
• Instalação e acabamento profissional;
• A caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo

320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA

Dados técnicos
Sistema de conectores : 4mm
Tensão nominal : 1000V DC (IEC 62852) 1500 V DC (2Pfg2330)1 1500 V DC (UL)
Corrente nominal TÜV (85°C):
22,5A (2,5mm²)
39A (4mm², 6mm²)
45A (10mm²)
Corrente nominal UL (85°C)
30A (14 AWG)
30A (12 AWG/10 AWG)
50A (8 AWG)
Tensão de Controle :12kV (1.000V DC (TÜV))
:::16kV (1.500V DC (TÜV))
Faixa de temperatura ambiente:
-40°C...+85°C(TÜV)
-40°C...+75°C (UL)
Temperatura limite superior 105°C (IEC)
Classe de proteção IP65, IP68 (1h/ 1m) IP2x
Categoria de sobretensão / CATIII / 3
Resistencia de contato conectores =0,25m?
Classe de segurança:1.000 V DC: II
:::1.500 V DC: 0
Sistema de contato: MULTILAM
Tipo de conexão: Crimpado / Crimping
Material de contato Cobre, estanho / Placa de estanho
Material Isolamento: PC / PA
Sistema de travamento: Tipo “Locking”
Classe inflamabilidade: UL94-V0
Resistencia a amoníaco (conforme a DLG): 1500h 70°C/70% RH, 750ppm
Teste de Névoa Salina, grau de severidade 6: IEC 60068-2-52
Certificação TÜV Rheiland, em acordo com IEC 62852: Num. R60127190
Certificação TÜV Rheiland, em acordo com 2PfG2330: Num. R60087448
Certificação UL, em acordo com UL 6703: Num. E343181
Certificação CSA, em acordo com UL 6703: Num. 250725
Certificação CQC CNCA/CTS0002-2012: Num. CQC16024138286
