Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.

A função do CFW500 em sistemas fotovoltaicos de bombeamento de águe é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.

Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água

Painel Solar:

Dados Elétricos:
Potência no ponto máximo de potência: 450W
Tensão no ponto máximo de potência: 33,91V
Corrente no ponto máximo de potência: 13,27A
Tensão em Circuito Aberto: 41,18V
Corrente de Curto Circuito: 13,85A
Eficiência: 20,85%
Tolerância de potencias positiva: 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de Temperatura
Coeficiente de temperatura (Pmax): -0.35%/°C
Coeficiente de temperatura (Voc): -0.28%/°C
Coeficiente de temperatura (Isc): 0.048%/°C
Temperatura nominal da célula (NOCT): 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua: -40°C até +85°C
Tensão máxima do sistema: 1500VDC
Fusível máximo: 25A

Dados Mecânicos
Dimensões: 1903mm × 1134mm × 30mm
Peso: 24,2 kg ± 5 %
Estrutura: Alumínio anodizado
Célula: P-Type monocristalina
Caixa de junção Classe de proteção: IP68
Cobertura frontal: Vidro temperado 3,2mm

Solar Drive SFW500:

Destaques:
• Rastreamento do ponto de máxima potência;
• Controle de tensão CC e pressão simultânea;
• Contador de horas de funcionamento e kWh produzidos;
• Função dormir/despertar;
• Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede;
• Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências;
• Comunicação Modbus-RTU através de RS485 de série;
• Possibilidade de montagem lado a lado.

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 810Vcc
• Tensão de funcionamento: 450-760Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 10cv ou 7,5kW
• Tensão de alimentação: Trifásico 380V
• Corrente nominal: 16A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 3 x arranjos em paralelo de 16 painéis cada ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 810Vcc e a mínima superior a 360Vcc


O gerador de energia fotovoltaico de 21,6 kWp é composto por:
4 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
4 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
75 CABO SOLAR NEXANS 40023 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
75 CABO SOLAR NEXANS 47819 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
1 INVERSOR SOLAR DRIVE BOMBA WEG 14039043 CFW500 SMART MPPT TRIFASICO 380V 10CV CENTRIFUGA OU SUBMERSA
48 PAINEL SOLAR JINKO JKM450M-60HL4-V 60M HC 450W TIGER PRO MONO PERC 20,85% EFIC 120 CEL

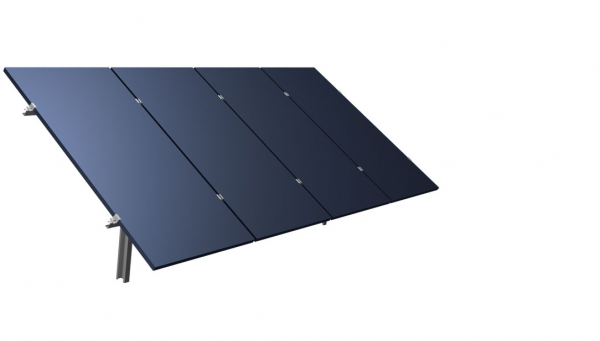

12 ESTRUTURA SOLAR ROMAGNOLE 412074 RS-232CA 4 PAINEIS SOLO TERRESTRE 4,80M INCLINACAO 5 A 30 GRAUS
1 STRING BOX CLAMPER 015922 QUADRO 3 ENTRADAS 1 SAIDA 1040V (1 MPPT)
12 ESTRUTURA SOLAR ROMAGNOLE 412213 RS-232 ACESSORIOS TERRESTRE 4 PAINEIS MICRO

Peso bruto: 1672,36Kg
Dimensão: 113cm x 110cm x 200cm (Altura x Largura x Comprimento)
NCM: 85013220

GARANTIAS
a contar da emissão da Nota Fiscal do Distribuidor ou Revenda 3MCE.

12 Mês Driver Solar CFW500 Weg.
10 Anos Estrutura Painel Solar
25 Anos potência linear (80%)
12 Anos Estrutura de Fixação Solar Group

Garantia Total do serviço de Instalação por 02 anos Com 01 Limpeza Anual por 02 anos só aqui na 3MCE.
